半導體

半導體

  • InP、InAs、InSb、GaAs晶圓——高性能化合物半導體襯底材料解決方案

    ??InP（磷化銦）??、??InAs（砷化銦）??、??InSb（銻化銦）??和??GaAs（砷化鎵）??作為III-V族半導體代表，與??碳化硅（SiC）??、??藍寶石（Al?O?）??、??硅（Si）??及??金屬襯底??（如銅、鉬）形成互補生態，覆蓋從可見光到太赫茲頻段、從微電子到光電子的全場景需求。上海知明科技提供??2-12英寸晶圓??，支持異質集成與復合襯底定制，滿足光通信、量子計算、新能源等領域的極致性能要求。

??InP/InAs/InSb/GaAs襯底——光電子、高頻與量子技術的核心材料平臺?



上海知明科技專注于提供InP、InAs、InSb、GaAs四大襯底材料及配套解決方案，覆蓋外延生長、晶圓加工、復合襯底設計等全流程。依托先進的MOCVD（金屬有機化學氣相沉積）技術及國際一流工藝團隊，產品性能達國際領先水平，滿足光電子、微波射頻、紅外傳感等領域的高端需求。


??材料優勢??：
??InP/GaAs??：直接帶隙（1.34-1.42 eV），高電子遷移率（5,400-8,500 cm²/V·s），適配高速光通信與射頻器件。
??InAs/InSb??：窄帶隙（0.17-0.36 eV），超高頻電子遷移率（77,000 cm²/V·s），支撐紅外探測與量子點光源。
??協同特性??：與SiC（熱導率4.9 W/cm·K）、藍寶石（化學惰性）結合，實現高功率散熱與極端環境穩定性。

??應用領域??：
??光通信??：InP激光器（100G/400G模塊）、GaAs光電探測器。
??新能源??：SiC-on-InP功率模塊（電動汽車逆變器）、GaAs光伏電池。
??量子技術??：InAs量子點（單光子源）、InSb磁量子傳感器。

??服務亮點??：
??異質集成??：支持InP-on-SiC、GaAs-on-Blue Sapphire等復合襯底，兼容MOCVD與MBE外延。
??多材料加工??：提供硅通孔（TSV）、金屬互聯（AuSn焊料）等跨材料工藝，適配2.5D/3D封裝。




材料特性與應用

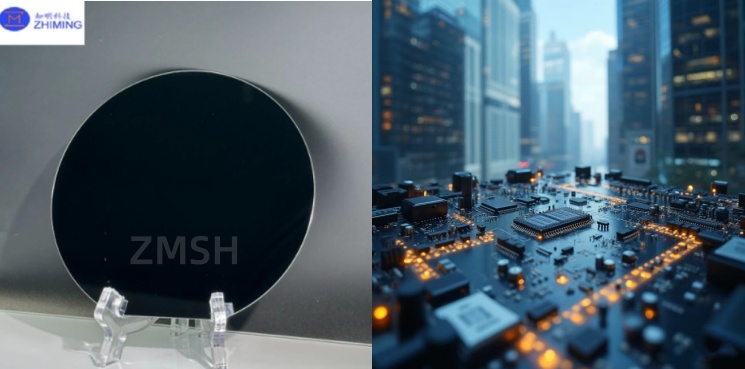

??1. 磷化銦（InP）?


??特性??：禁帶寬度1.34 eV，電子遷移率高達3000–4500 cm²/(V·s)，熱導率優于GaAs，支持高頻（>100 GHz）及低噪聲器件。

??應用??：
??光通信??：VCSEL/DFB激光器（用于400G/800G光模塊）、APD光電探測器（提升光纖傳輸效率）。
??微波器件??：毫米波放大器（支持60 GHz+頻段）、衛星通信高頻芯片（低相位噪聲設計）。
??量子技術??：?jiǎn)喂庾友┍蓝O管（SPAD，用于量子密鑰分發系統）。

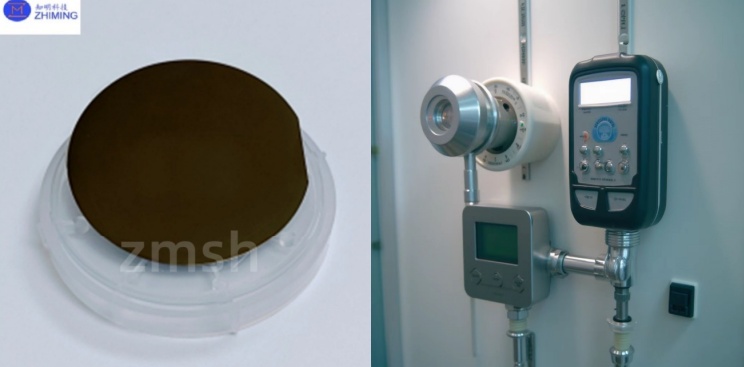

2. ??砷化銦（InAs）?


??特性??：窄帶隙（0.36 eV），高電子遷移率，適用于中短波紅外（SWIR/MWIR）探測。

??應用??：
??紅外傳感??：非制冷紅外焦平面陣列（無人機熱成像）、氣體監測傳感器（檢測CO?/CH?泄漏）。
??量子器件??：納米線光電二極管（集成于硅基量子計算芯片）。

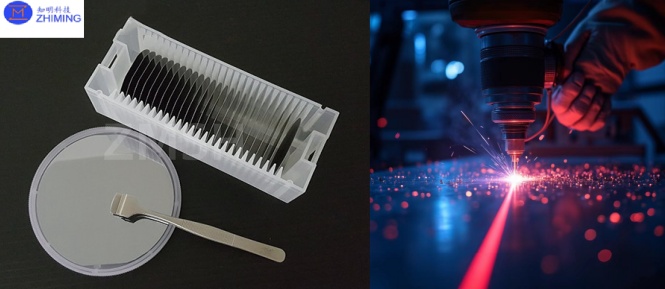

3. ??銻化銦（InSb）?


??特性??：超窄帶隙（0.17 eV），高電子遷移率，適用于長波紅外（LWIR）探測。

??應用??：
??軍事與航天??：導彈制導系統（抗干擾熱成像）、航天器低溫輻射探測儀。
??醫療設備??：高精度紅外測溫儀（非接觸式體溫監測）。

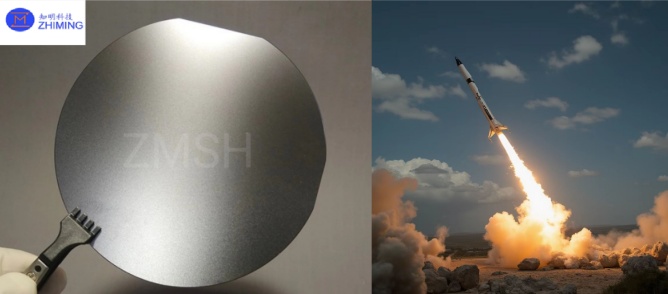

??4. 砷化鎵（GaAs）?
?

??特性??：禁帶寬度1.42 eV，高頻性能優異，耐高溫及抗輻射。

??應用??：
??射頻器件??：5G基站GaN-on-GaAs功率放大器（效率>70%）、衛星通信LNA低噪聲模塊。
??光電子??：VCSEL激光器（3D傳感/AR/VR）、多結太陽能電池（太空應用，轉換效率>32%）。




核心產品優勢??

?
上海知明科技結合先進材料與工藝，提供多元化復合襯底解決方案：

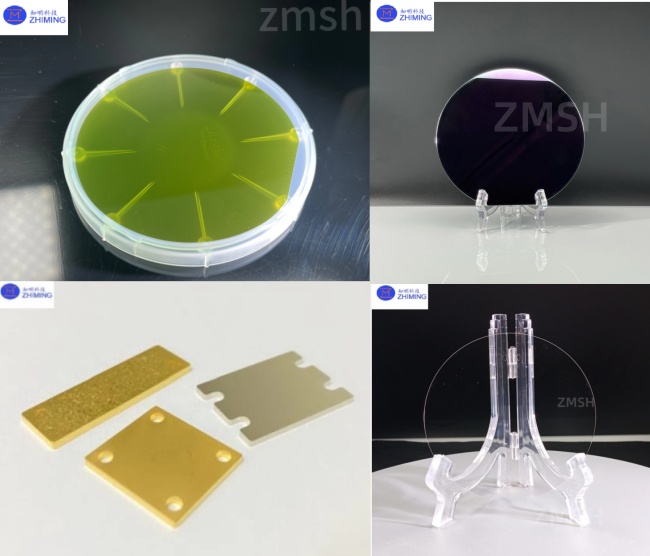

1. 跨材料異質集成?
?
??·InP-on-SiC??：結合InP光電性能與SiC高導熱性，用于高功率激光雷達（LiDAR）模塊，散熱效率提升40%。

??·GaAs-on-Blue Sapphire??：利用藍寶石化學惰性封裝GaAs光電器件，延長壽命至10萬小時（車規級認證）。

??·InSb-on-Silicon??：在硅基襯底上集成InSb磁敏層，實現低成本磁場傳感器陣列。

·GaAs/金剛石復合襯底：通過背面沉積金剛石層（200–1000 μm），顯著提升散熱性能，適用于大功率激光器及射頻器件。

·InP/Si鍵合襯底：采用室溫晶圓鍵合技術，實現低電阻界面（<0.1 Ω·cm²），支持光電集成與多結太陽能電池。

·InAs納米線異質結襯底：垂直生長InAs-InP納米線陣列，增強紅外探測靈敏度，適配焦平面陣列（FPA）。

·InSb基多功能外延片：結合MOCVD技術，定制多量子阱結構，優化長波紅外器件性能。



??2. 多尺寸與復合襯底??

·??晶圓規格??：支持2-12英寸InP/GaAs晶圓，兼容4英寸InAs/InSb特殊尺寸。

·??復合襯底??：提供InP/GaAs疊層、InSb-on-InP異質結，適配光子集成電路（PIC）與射頻前端模塊。



??3. 先進加工能力??

??·納米級工藝??：晶圓切割精度±0.1μm，表面粗糙度Ra <0.2nm（CMP拋光）。

·??跨材料鍵合??：支持硅通孔（TSV）、銅柱凸塊（Cu Pillar）技術，實現2.5D封裝集成。



知明服務

1、定制化外延生長：支持InP/GaAs基VCSEL、EML激光器等外延片定制，參數達國際領先水平。

2、先進晶圓工藝：涵蓋物理研磨、化學拋光、等離子體刻蝕等，表面粗糙度≤0.1 nm。

3、穩定供應能力：可覆蓋2–8英寸晶圓，支持快速交付。

4、技術合作開發：與高校及科研機構合作，推進納米線、光子晶體光柵等前沿技術產業化。

5、全流程質控：從外延生長到封裝測試，通過ISO 9001認證，確保器件可靠性。





知明愿景

上海知明科技致力于成為全球化合物半導體襯底領域的領導者，以InP、InAs、InSb、GaAs為核心，拓展至碳化硅（SiC）、氮化鎵（GaN）、藍寶石等第三代半導體材料，推動光電子、功率器件及量子技術的革新。通過持續研發復合襯底技術與異質集成方案，助力“中國芯”突破國際技術壁壘，為5G通信、智能駕駛、綠色能源等領域提供高性能基礎材料支持。
