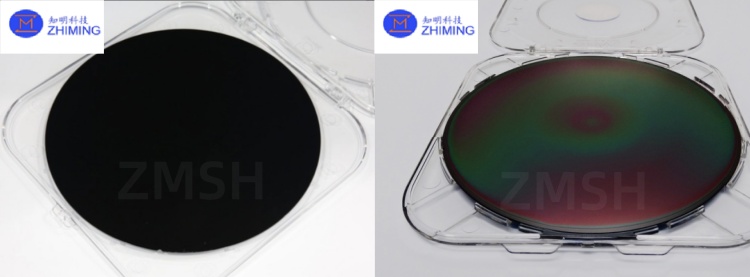

上海知明專業生產藍寶石基氮化鎵外延片——高均勻、低缺陷、賦能高效光電子與射頻器件藍寶石基氮化鎵外延片通過圖形化藍寶石襯底（PSS）技術優化生長應力，實現高電子遷移率（＞1800 cm²/Vs）和低缺陷密度（＜1×10? cm?²），可支持高頻、高功率器件需求。其在Micro LED、5G射頻前端、深紫外光源等領域表現卓越，成本僅為碳化硅基的1/5，適配2-6英寸晶圓量產。上海知明科技依托MOCVD工藝與專利技術，提供定制化外延片解決方案，助力客戶突破技術瓶頸。
藍寶石基氮化鎵外延片特性與應用
1. 高晶體質量
采用先進的圖形化藍寶石襯底（PSS）技術，通過精確設計的微米級圖形陣列（周期2-4μm，高度1-2μm）有效降低GaN外延層與襯底間的晶格失配度。結合優化的MOCVD生長工藝，可將穿透位錯密度控制在＜1×10? cm?²的行業領先水平，相比傳統平面襯底降低1-2個數量級。這一特性使外延片特別適合制造高亮度LED芯片，在450-460nm藍光波段可實現光效提升30%以上，同時顯著降低器件的效率衰減問題。
2. 優異電學性能
通過精確調控AlGaN勢壘層的鋁組分（通常22-28%）和厚度（15-25nm），在異質界面形成高濃度二維電子氣（2DEG），面電子濃度＞8×10¹³ cm?²，室溫遷移率＞1800 cm²/V·s。結合優化的表面鈍化工藝，可使射頻器件在40GHz頻率下的輸出功率密度＞8W/mm，噪聲系數＜1dB，完美滿足5G毫米波基站對功率放大器的高線性度、高效率要求。
3. 高擊穿電壓
采用梯度緩沖層設計和碳摻雜技術，垂直擊穿電壓＞650V（@1μA/mm），橫向擊穿場強＞150V/μm。配合優化的場板結構，可使650V級HEMT器件的動態導通電阻降低30%以上，特別適合新能源汽車充電模塊中需要頻繁開關的高壓應用場景，支持400V母線電壓系統的95%以上轉換效率。
4. 寬光譜適配性
通過能帶工程調控InGaN量子阱的銦組分（5-25%），可實現200-550nm全波段覆蓋。在UVC波段（260-280nm）采用AlGaN多量子阱結構，結合優化的p型摻雜技術，使發光效率突破5%，可用于制造殺菌效率＞99.9%的深紫外LED。在可見光范圍，通過多量子阱組分梯度設計，可實現半峰寬＜15nm的窄譜發射，滿足Rec.2020廣色域顯示要求。
5. 高頻特性
通過降低緩沖層陷阱密度（＜1×10¹? cm?³）和優化歐姆接觸（接觸電阻＜0.3Ω·mm），在10GHz頻率下實現＜0.3dB的插入損耗和＞15dB的線性增益。采用T型柵工藝（柵長＜0.15μm）的功率放大器，在28GHz頻段功率附加效率＞45%，滿足5G Massive MIMO天線的高效率需求。
6. 深紫外發光
采用超晶格應變調控技術和Mg摻雜優化，使275nm UVC LED的外量子效率突破5%，在100mA工作電流下維持＞5000小時壽命（L70）。結合納米圖形化襯底技術，可進一步提升光提取效率30%以上，適用于醫療器械表面殺菌（殺滅率＞99.9%對MRSA）和飲用水凈化（流量＞5L/min）等應用場景。
7. 高效節能
通過集成單片式設計，將整流、降壓和功率轉換功能集成于單一芯片，實現＞95%的峰值轉換效率。在65W GaN快充應用中，功率密度達1.5W/cm³，工作溫度比硅基方案降低20℃以上，支持USB PD3.1 240W快充標準，充電速度提升3倍。
知明半導體材料加工與研發1、氮化鋁陶瓷散熱集成

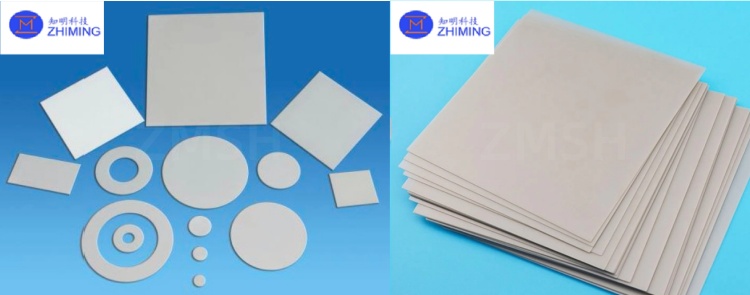

采用高導熱氮化鋁陶瓷（熱導率≥170 W/m·K）作為散熱襯底，通過金錫共晶焊料（Au80Sn20）實現GaN器件倒裝鍵合，界面熱阻＜1 mm²·K/W。結合微通道液冷設計，可將功率器件結溫降低30-50℃，顯著提升射頻器件在連續波工作模式下的輸出功率穩定性，適用于5G基站功放模塊等高頻大功率場景。
2、硅基GaN協同開發
采用高導熱氮化鋁陶瓷（熱導率≥170 W/m·K）作為散熱襯底，通過金錫共晶焊料（Au80Sn20）實現GaN器件倒裝鍵合，界面熱阻＜1 mm²·K/W。結合微通道液冷設計，可將功率器件結溫降低30-50℃，顯著提升射頻器件在連續波工作模式下的輸出功率穩定性，適用于5G基站功放模塊等高頻大功率場景。
3、碳化硅復合結構
創新采用3D堆疊工藝，在4H-SiC襯底上外延生長2μm GaN緩沖層后，繼續沉積高阻SiC外延層（厚度5-10μm）。這種GaN/SiC復合結構使器件擊穿電壓提升至2000V以上（@1μA/mm），同時保持RDS(on)＜5 mΩ·cm²，完美滿足雷達系統對高耐壓、低損耗功率器件的嚴苛要求。
知明專業服務

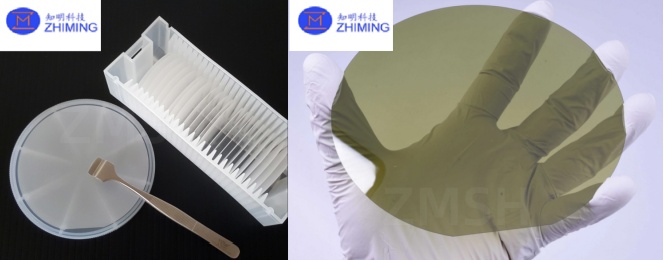

1. 外延片定制：支持2-6英寸不同尺寸藍寶石基氮化鎵外延片定制，滿足多樣化需求。
2. PSS圖形化服務：提供錐形/柱形等多種圖形化襯底方案，優化晶體生長質量。
3. 技術指導：提供外延生長參數優化建議，協助客戶提升器件性能。
4. 檢測認證：出具包括缺陷密度、波長均勻性等參數的完整檢測報告。
知明核心技術優勢
1、外延生長技術：掌握高均勻性GaN外延生長工藝，波長偏差＜1nm。
2、缺陷控制：獨創緩沖層技術，缺陷密度＜1×10?/cm²。
3、器件工藝：開發高效HEMT器件制造工藝，支持5G高頻應用。
4、異質集成：具備藍寶石與多種襯底的鍵合集成技術。
知明愿景
上海知明科技致力于成為全球領先的藍寶石基氮化鎵材料供應商，通過持續創新推動Micro LED和5G射頻器件技術進步，助力光電產業升級。
