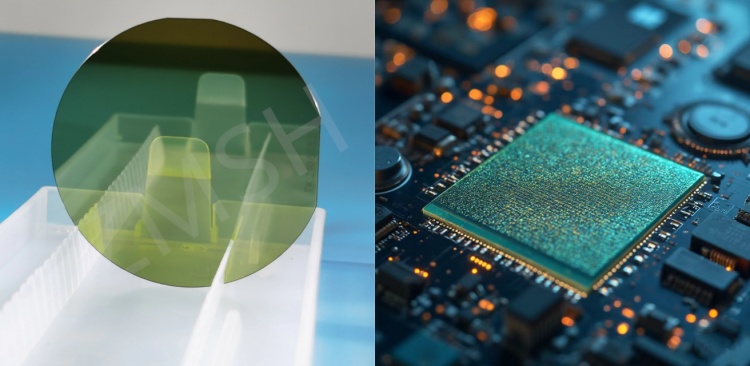

  • 單晶硅襯底：半導體產業的基石材料

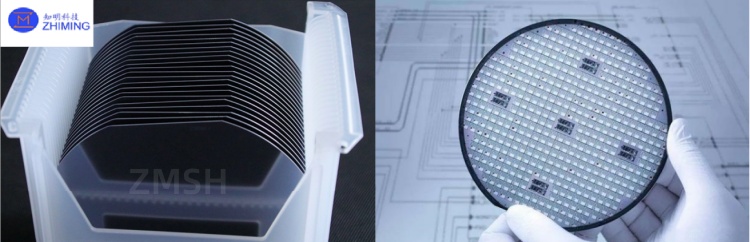

    單晶硅襯底（Monocrystalline Silicon Substrate）是半導體制造中最核心的基礎材料，具有極高的純度與完美的晶體結構，為集成電路、功率器件和傳感器等提供理想載體。其優異的電學性能、熱穩定性和成熟的加工工藝，使其成為現代電子工業不可或缺的關鍵材料。

單晶硅襯底——“高純晶體·精密制造·賦能半導體創新”


單晶硅襯底通過直拉法（CZ）或區熔法（FZ）制備，純度可達99.9999%以上，晶向精度控制在±0.5°以內，適配納米級光刻工藝。廣泛應用于邏輯芯片、存儲器、功率器件等領域，支撐5G、AI、物聯網等產業發展。上海知明提供4-12英寸全尺寸硅襯底，支持定制化摻雜與表面處理，助力客戶突破技術瓶頸。




單晶硅襯底材料特性與典型應用

1. 超高純度
特性??：純度＞99.9999%（6N級以上），缺陷密度＜0.1/cm²，通過區域熔煉（FZ法）和化學氣相沉積（CVD）技術實現原子級純凈度。
??應用??：邏輯芯片（如CPU、存儲器）制造中，高純度確保晶體管電學性能一致性，減少漏電流和寄生電容。







2. 精確晶向控制

特性??：晶向偏差＜0.5°（如<100>晶向），表面粗糙度＜0.2nm（CMP拋光后），通過直拉法（CZ法）和晶向定向切割技術實現。
??應用??：3D NAND存儲器多層堆疊工藝中，精確晶向控制可降低層間應力，提升存儲單元可靠性。






3. 優異電學性能

特性??：電阻率可調范圍0.001-1000 Ω·cm（通過摻雜控制），載流子遷移率＞1500 cm²/(V·s)（電子型），擊穿電場強度＞200 kV/cm。

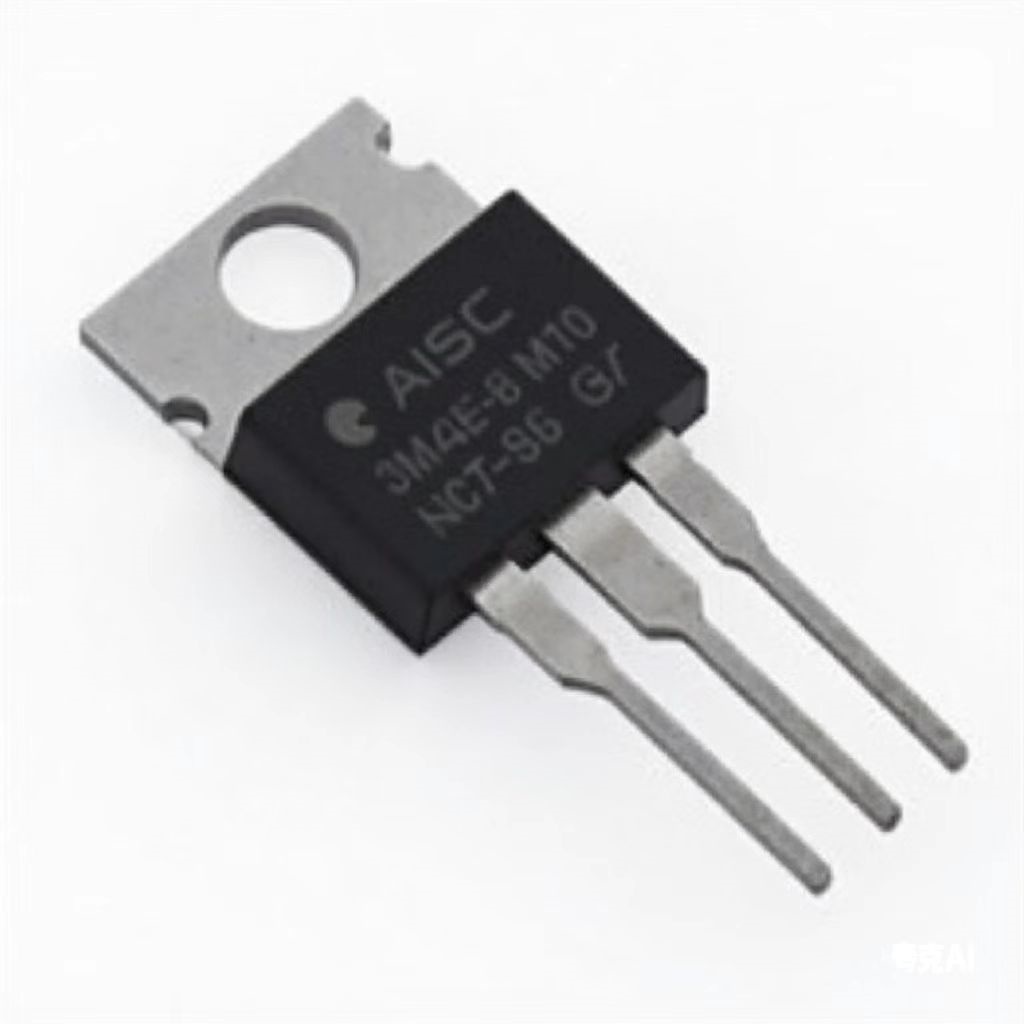

??應用??：功率MOSFET器件中，低電阻率降低導通損耗，適配電動汽車逆變器和快充模塊。






4. 熱穩定性

特性??：熱膨脹系數（CTE）2.6×10??/℃（與硅器件匹配），耐高溫＞1200℃（短期耐受1500℃），通過熱退火工藝優化熱導率（149 W/m·K）。
??應用??：汽車電子封裝中，適應-40℃~175℃極端溫度循環，保障車規級芯片可靠性。






5. 高平整度

??特性??：表面平整度＜1nm（AFM檢測），局部厚度變化＜0.5μm（12英寸晶圓），采用化學機械拋光（CMP）和雙頻拋光技術。
??應用??：7nm以下先進制程光刻中，高平整度減少光刻膠厚度不均，提升套刻精度（Overlay＜3nm）。






6. 機械強度

特性??：抗彎強度＞700MPa（單晶硅棒），斷裂韌性＞1.5 MPa·m¹/²，通過晶格缺陷鈍化技術提升。
??應用??：MEMS壓力傳感器中，高機械強度耐受封裝應力，確保長期穩定性。











知明產品與技術關聯


1. SOI（絕緣體上硅）襯底

??工藝創新??：采用Smart-Cut技術實現埋氧層（BOX）厚度＜200nm，降低寄生電容至0.1fF/μm²。
??應用場景??：在RF開關中，插入損耗＜0.3dB（@60GHz），隔離度＞30dB。






2. SiC外延襯底

??外延技術??：采用TCS（三氯氫硅）CVD工藝，生長速率＞200μm/h，缺陷密度＜500/cm²。
??成本優勢??：外延成本降低40%，應用于1200V SiC MOSFET，導通損耗降低50%。

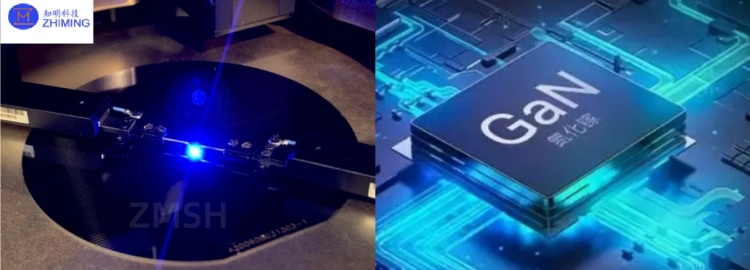

3. GaN-on-Si

??異質集成??：通過AlN成核層（厚度＜25nm）緩解晶格失配，裂紋密度＜1/cm²。
??器件性能??：在28V GaN HEMT中，擊穿電壓＞120V，功率密度＞50W/mm。







4. 先進封裝中介層

??TSV技術??：通孔密度＞100萬/mm²，信號傳輸延遲＜0.1ns。
??3D堆疊??：帶寬提升至4.8Tbps（HBM3），功耗降低60%。







知明服務

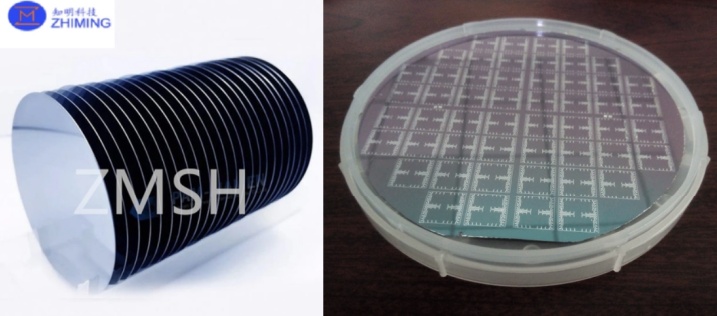

1、定制化摻雜：提供硼/磷/砷等摻雜，電阻率范圍0.001-1000 Ω·cm。

2、精密加工：厚度100-1000μm，TTV＜1μm，邊緣拋光處理。

3、快速交付：4-12英寸全尺寸庫存，支持48小時加急訂單。

4、技術協同：聯合客戶開發特殊表面處理（如氫退火、外延生長）。

5、檢測認證：提供SEMI標準合規報告，包括顆粒度、氧含量等。




公司愿景


上海知明致力于成為全球領先的單晶硅襯底解決方案提供商，通過持續創新材料純度和加工工藝，推動半導體產業向更小制程、更高性能方向發展。未來，上海知明將重點布局大尺寸（12英寸及以上）、超低缺陷單晶硅襯底的研發與量產，同時探索硅基異質集成技術（如Si/SiC、Si/GaN），助力第三代半導體與先進封裝技術的突破，為5G、人工智能、自動駕駛等前沿科技領域提供關鍵材料支撐。
